德國費斯托FESTO位移編碼器介紹

編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和**式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。**式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

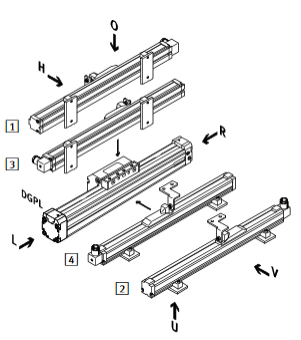

位移編碼器安裝方式必須與機器絕緣。通過耳軸安裝件實現機械連接就可以保證電氣隔離，如有必要可以使用附件電氣隔離支持?；钊麠U的機械振動不得被傳導到位移編碼器。用地線電纜腳連接在位移編碼器端蓋的螺絲上或使用接地扎帶時必須與SPC11-...-LWG殼體上的接地螺絲相連接。地線電纜的長度不應超過SPC11-...-LWG的編碼器電纜。連接必須能用于以下電阻。導線橫截面必須至少為1.5mm2。接地扎帶（編扎）應替代圓形電纜使用，因為扎帶具有更高的干擾消散有效性。德國費斯托FESTO位移編碼器介紹

編碼器工作原理是由一個中*有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相差，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。

德國 FESTO成立于 1925 年，是自動化技術領域的**ling先廠商，也是基礎和**技術培訓的**市場*。公司總部位于德國埃斯林根，是一家*立的家族企業。Festo 集團業務遍及** 200 個行業，為超過 30 萬的客戶提供ling先的氣動和電驅動技術及全方面解決方案。
543123 DNCE-40-100-LS-2,5-Q
543124 DNCE-40-200-LS-2,5-Q
543125 DNCE-40-400-LS-2,5-Q
543126 DNCE-40-600-LS-2,5-Q
543127 DNCE-40-100-BS-5-Q
543128 DNCE-40-200-BS-5-Q
543129 DNCE-40-400-BS-5-Q
543130 DNCE-40-600-BS-5-Q
